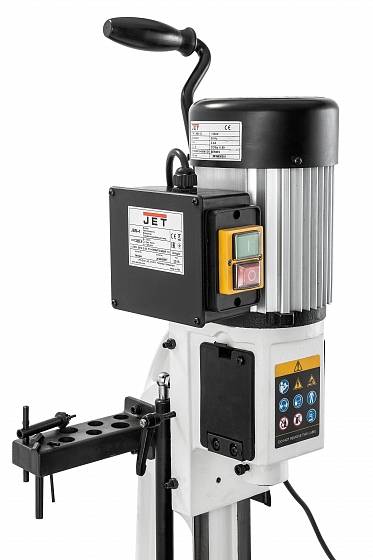

Пазовальный станок JET JBM-4

Пазовальный станок JET JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка. Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе. Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.
